SamuaL e se usassi il sistema del gancio (ultimo disegno) per tenere lo sportello sia in posizione bassa che alta?

Allora questa è la ferramenta che userò: 6 guide da 30cm e degli incastri che bloccheranno lo sportello in posizione alzata.

http://img811.imageshack.us/img811/8228/pa29059101.jpg

oggi con i ferri in mano mi sono rivisto con mio babbo e abbiamo fatto un'ulteriore (spero definitiva) evoluzione:
gli sportelli saranno alti 60cm mentre il telaio sarà alto 30cm. visto che le guide si attaccano per solo 30 cm non aveva più senso fare il telaio fino giù al vetro e in questo modo quando gli sportelli si alzeranno la vasca sarà accessibile da ogni angolo e non ci sarà nessun montante in mezzo ai maroni.
all'interno inseriremo l'alza tapparella che farà muovere indipendentemente la plafo dagli sportelli.
gli sportelli si alzeranno per 30 cm e si bloccheranno in posizione alzata con gli incastri a sfera.

io... non lo dico forte.. ma penso che a questo punto ci siamo. e il progetto è migliorato tantissimo IMHO

http://img38.imageshack.us/img38/3244/canopy2c.jpg

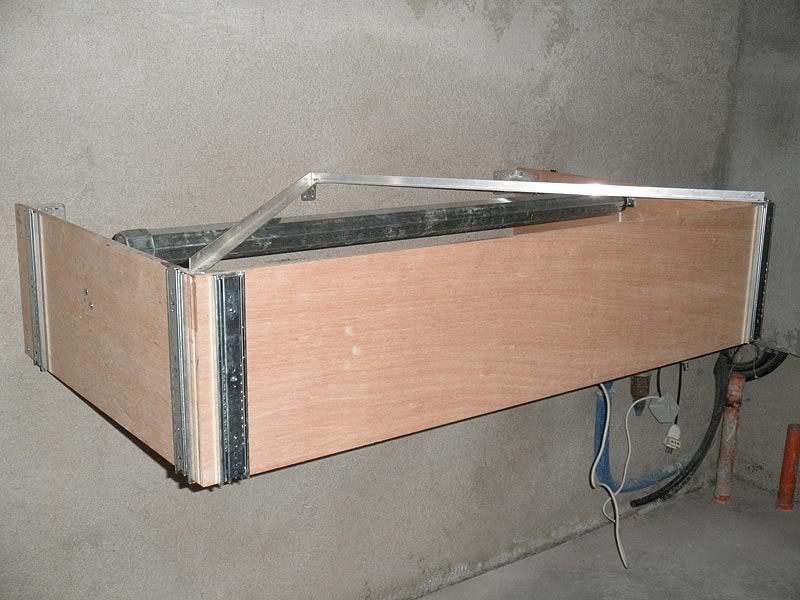

la struttura è stata montata:

http://i441.photobucket.com/albums/q...PC280722-d.jpg


ieri mi hanno tagliato gli sportelli ed abbiamo provato a montarli. purtroppo devo migliorare la tecnica di aggancio.. mi sa che devo trovare delle calamite perchè per aggangiare quelli che sto provando devo spingere verso l'alto e sicuramente ogni volta farei oscillare troppo la plafoniera che sarà attaccata al canopy..

comunque.. non è facile.. per fortuna abbiamo deciso di montarla in garage e fare tutte le prove del caso

Te lo avevo detto all'inizio .....con le calamite risolvi e bene ;-)

anche mio padre odia le calamite infatti oggi quando gli ho proposto di usarle l'ho visto poco convinto.

poco fà abbiamo montato il frontale e abbiamo risolto aggiungendo un aggancio in più. abbiamo provato a sbatterci addosso più e più volte e non cede quindi.. domani mi tocca tornare in ferramenta a comprare altri agganci .. oramai mi trasferisco in ferramenta.

Ciao,
se usi calamite ricordati di usare pasticche al neodimio che potresti annegare (con un pò di resina) nel legno
Mi pare però che sei orientato su altro....

le calamite di cui parli le sto usando per le ante del mobile dell'acquario ma ogni due per tre si "accopiano" e fanno quel tac che non sopporto. inoltre ho un spazio tra anta e struttura di poco più di 1 cm.. quante calamite devo mettere? se sono troppe si bestemmia a staccarle per abbassare le ante, se sono troppo poche si bestemmia perchè non attaccano... tuttavia.. la soluzione che ho trovato io, a quanto pare, non mi evita l'insulto di tutti i santi: dovendone montare di più, ci vuole un bel rinculo per agganciarli e una volta alzato uno sportello... per agganciare gli altri, A VOLTE (e questa è la cosa che mi fa più incazzare), quello già alzato si abbassa di colpo.. quindi morale della favola è tutto un bum! bam! sbum! diop... ! dibum! orc...!

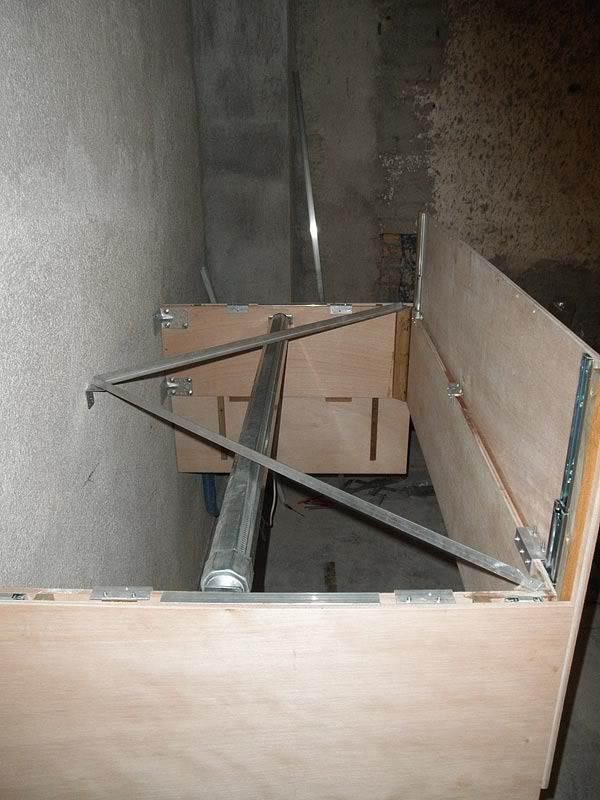

comunque oggi l'avrei ufficialmente finito, è esattamente come lo volevo ma non funziona come vorrei.... nonostante il frullo di maroni.. sto cercando di pensare... credo che metterò una serraturina (di quelle che scorrono a destra e sinistra) per fermare gli sportelli in alto e devo trovare un altro modo per fermarli in posizione bassa..

am so stof ma ce la posso fare

http://i441.photobucket.com/albums/q...PC300729-d.jpg

ma fai un paio di fori nella posizione giusta e ci metti due perni che bloccano l'anta fissa e quella che scorre, però da mettere a mano, prendi profilato tubolare e lo incolli sui due legni, poi profilato di 8 o 10 pieno e di quello ci fai i perni che in posizione li infili nel tubolare, per non perdeli li tieni attaccati con una catenella (all'interno) o anche senza da infilare dall'esterno .. dovrai metterli a mano, ma esteticamente torna bene
Potresti usare anche delle brugole da levare e mettere dall'esterno .. oppure le fai al tornio.
L'unico problema è che devi avere un minimo di sovrapposizione dei due pannelli

grazie per le idee! al momento sarei dell'idea di attaccare al telaio interno una barra scorrevole che infilza lo sportello quando è in posizione (praticamente come dici tu). un pò mi dispiace perchè l'azione diventa molto più brigosa rispetto a quella a cui miravo ma .. devo essere sicuro che lo sportello rimanga alzato.. già che sono paranoico di mio!

oggi mi consulto con il mio capo-mastro e vediamo cosa scappa fuori..

ecco un'importante novità :-)

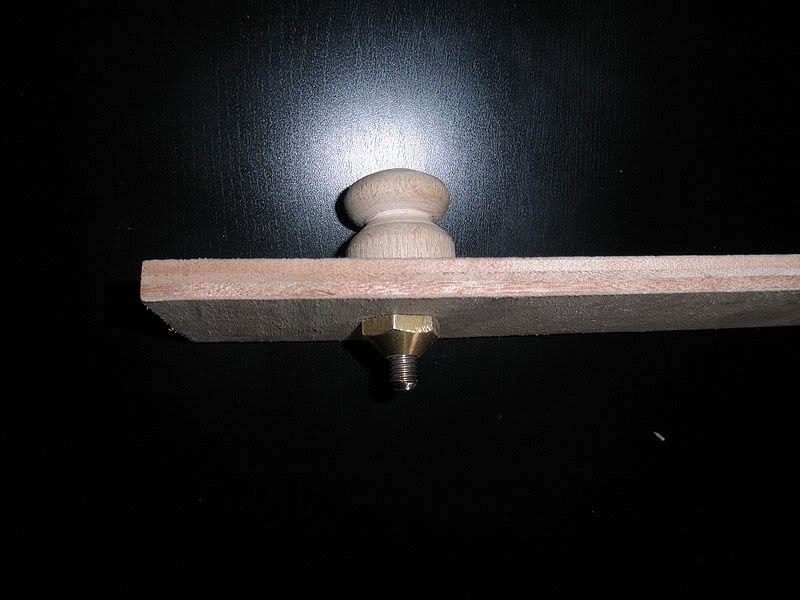

questo è il prototipo del aggancio a molla che userò:
http://i441.photobucket.com/albums/q...2/P1190753.jpg
