Dopo un mese dall’inizio dei lavori finalmente finita la plafoniera, misura 100x35x8,5ca e va a coprire una vasca da 120x55x50.

Monta 3 led da 100w con gradazione 20.000 K + 40 led da 3w divisi in :

10 led Royal Blu 452nm
10 led Blu 460-470nm
8 led UV 398nm
6 led Actinic Violet 420nm
6 led Ciano

I led da 3w sono posti su dei dissipatori Gorini (100x10x2.5cm) divisi in due file da 20 su ogni dissipatori ed incollati con pasta termoconduttiva adesiva.

Attualmente si trova a 25cm dal pelo dell’acqua(considerando la base) mentre i led da 100w sono a 30cm , montano dei riflettori ottagonali autocostruiti con dell’alluminio specchiato larghi circa 130mm ed alti 55,ogni led è posto su un dissipatore zalman vf 2000 mentre le ventole sono gestite da un fan controller touch screen della aerocool.Il rivestimento della plafoniera è fatto con del semplice plexiglass spessore 4mm verniciato di nero.

L’accensione delle luci avviene in questo modo:

Led 3w Blu+Actinic ecc ore 12#23
1LED 100w (sinistra) 12.30#21.30
2LED 100w (centro) 13#22
3LED 100w (destra) 13.30#22.30

Spegnimento:

1LED 100w (sinistra)
2LED 100w (centro)
3LED 100w (destra)
Led 3w Blu+Actinic ecc

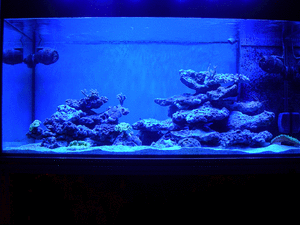

Una dimostrazione dell’accensione e spegnimento:
http://i.picasion.com/pic51/b5ae8c1e...e9b4dd92b1.gif


Il tutto gestito da una multipresa energenie programmabile tramite PC.

Ora una nota sui consumi, dopo aver provato varie combinazioni questi sono i risultati:

Led 3w (40 in totale) dimmerati al minimo : 17w , 70 % : 42w, 100% :105w

Blu al 70% + 1 led (2 giri di dimmer, pari a circa l’80%) 122w

Blu al 70% + 2 led (2 giri di dimmer, pari a circa l’80%) 202w

Blu al 70% + 3 led (2 giri di dimmer, pari a circa l’80%) 278w

Tutto sparato al 100% 428w
Costo di realizzazione: 900 euro circa( contando propio tutto,parti in alluminio, multipresa programmabile, viteria, profili plastica, parti di plexi ecc ecc)
Peso: 9.5Kg +/-

Di luce ne fa tanta e devo ancora abituarmi ad avere il riverbero che prima non c’era(montando i T5), dopo averci passato piu di 200ore tra progettazione e lavori mi ritengo pienamente soddisfatto del risultato ,lascierò che la vasca giri ancora per 3 settimane senza toccare nulla in modo che si abitui alla nuova illuminazione e poi penso di inziare a fare i primi inserimenti di talee di sps..staremo a vedere se gradiranno :#22

Ed ovviamente….FOTO:
PS: se l'immagine GIF dell'accensione spegnimento non si dovesse vedere provate sul blog ;)



http://s17.postimage.org/67riidpe3/29032012466.jpg

http://s17.postimage.org/44h3appl7/29032012473.jpg

http://s17.postimage.org/eftg3dhaj/29032012479.jpg

http://s17.postimage.org/p3x727r9n/29032012480.jpg


http://s18.postimage.org/m6vgtyjf9/DSCN7044.jpg

http://s18.postimage.org/ya0shiuhh/DSCN7046.jpg

http://s18.postimage.org/haru29j9x/DSCN7050.jpg

http://s18.postimage.org/y17t5c72t/DSCN7058.jpg

http://s18.postimage.org/j6j7r5xhx/DSCN7059.jpg

http://s15.postimage.org/4jgf4033r/DSCN7060.jpg

http://s15.postimage.org/8h3otepx3/DSCN7062.jpg

http://s15.postimage.org/ts5ubexfb/DSCN7079.jpg

http://s15.postimage.org/rq5cx5zg7/DSCN7086.jpg

#25#25#25#25 ed ancora #25#25#25
torno dopo una settimana e che ti trovo? hai finito tutto e montato ,complimenti Simone
scusa ma i riflettori con cosa e come li hai fissati?
di nuovo BRAVO

molto bella!!!

ottima realizzazione ;-)

Spettacolo sta plafo

spettacolo sei stato bravissimo...
mi piace un sacco ottimo..!!!1#70#70#70#70#70#25#25#25

Tutto perfetto...

Grazie a tutti ragazzi :) quando la vasca è tutta blu e c'è un solo 100w acceso la vasca è uno spettacolo...ringrazio Ludwig e Ciccio per il supporto morale di questo mese :-D , comunque sono fissati con il silicone, solo perchè ero talmente stanco che non avevo voglia di fare ulteriori buchi e cercare viti ecc..:-)) devo dire che poi anche i consumi pensavo peggio ..#36#

Figurati....
Anzi è stato un piacere....

Inviato dal mio GT-I9001 usando Tapatalk

molto bella complimenti
#25#25

Ottimo#25#25#25,volevo chiederti (visto che anche io mi sto assemblando un simil cannon led da 100w 20K) con 1 riflettore ottagonale da 13cm(io pensavo di farlo da 16cm)ti copre abbastanza bene 50x50cm? dalle foto a pieno fotoperiodo sembra proprio una bella luce,come protezione sotto la plafo che cosa hai usato? seguo...voglio proprio vedere come rispondono gli animali che inserirai-28
